PANASONIC/松下贴片机CM602

  • 所属分类:周边设备

  • 点击次数:
  • 发布日期:2020/03/10
  • 在线询价
详细介绍

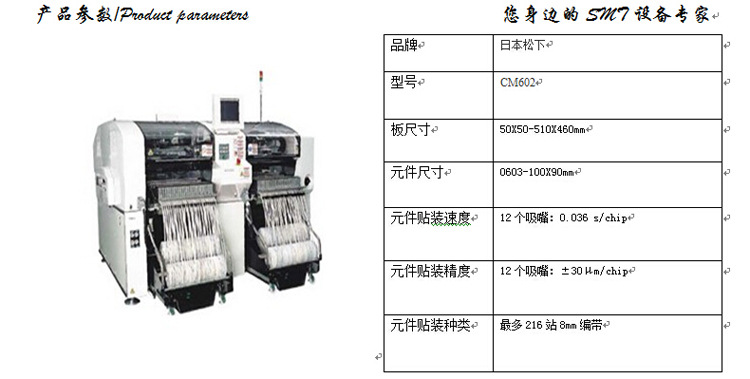

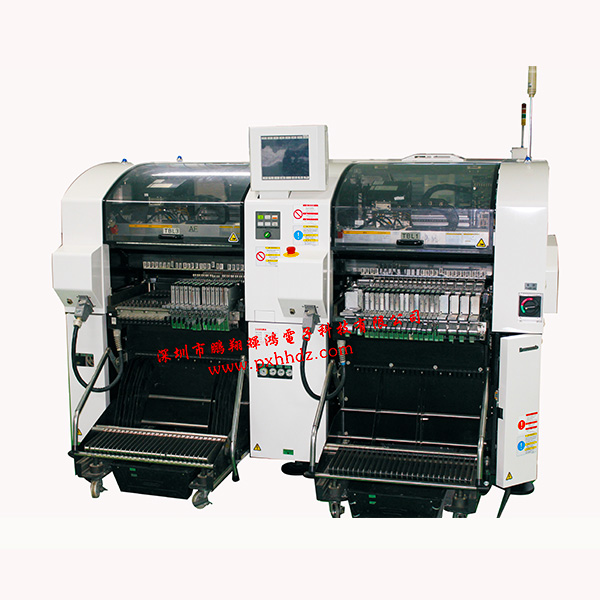

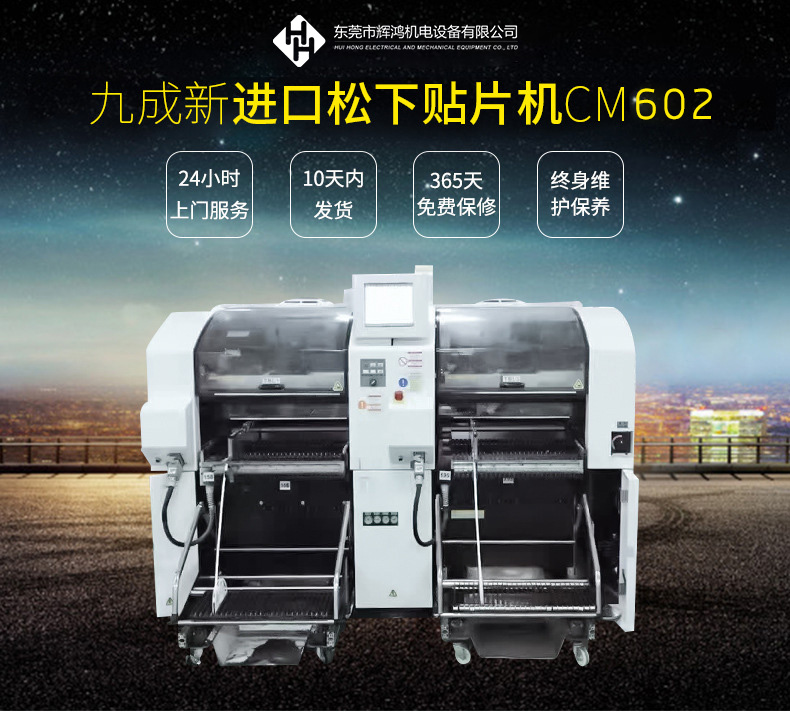

松下贴片机CM602


松下贴片机松下贴片机

详细说明:

机种名 CM602-L / M

型号 NM-EJM8A

基板尺寸 L 50 mm × W 50 mm ? L 510 mm × W 460 mm

高速贴装头 12支吸嘴

贴装速度 100 000 cph(0.036 s/芯片 )

贴装精度 ±40 μm/芯片(Cpk?≧1)

元件尺寸 0402芯片 *5 ? L 12 mm × W 12 mm × T 6.5 mm

通用贴装头 LS 8支吸嘴

贴装速度 75 000 cph(0.048 s/芯片 )

贴装精度 ±40 μm/芯片、±35 μm/QFP ≧ □24 mm、±50 μm/QFP <□24 mm(Cpk ≧1)

元件尺寸 0402芯片 *5? L 32 mm × W 32 mm × T 8.5 mm *8

泛用化Ver.5 选购件时 0402芯片 *5? L 100 mm × W 50 mm × T 15 mm *6

多功能贴装头 3支吸嘴

贴装速度 20 000 cph(0.18 s/QFP )

贴装精度 ±35 μm/QFP(Cpk?≧1)

元件尺寸 0603芯片? L 100 mm × W 90 mm × T 25 mm *7



基板替换时间 0.9 s(基板长度240 mm以下的最佳条件时)

电源 三相AC 200、220、380、400、420、480 V、 4.0 kVA

空压源*1 0.49 MPa、170 L /min(A.N.R.)

设备尺寸 W 2 350 mm × D 2 290 mm *2 × H 1 430 mm *3

重量*4 3 400 kg


1、视觉识别技术应用:六咀视觉全自动贴片机,视觉识别软件技术,采取不停步快速拍摄定位技术,实现光学影像扑捉定位。

2、采用柔性上顶下压,前后顶紧方法,挟持PCB,保证PCB挟紧后不变形;

3、装备两套高分辨率的影像系统,分别对PCB板,CHIP及IC进行定位;

4、电机使用轻量化设计概念,可大幅减少机器运动部分重量,由此而使机器运作时消耗的功率也大幅降低到只有普通贴片机的1/4消耗,耗电可达普通贴片机1/4以下;

5、磁悬浮直线电机驱动的应用,改进了原有伺服旋转式电机丝杆镙母存在速度低、噪音大的缺点。直线电机应用的是磁悬浮技术,运动时无摩擦,无阻力,速度高,使用寿命长。


松下贴片机
